Производители электроники выбрали системы прямой металлизации Shadow, Blackhole, Eclipse и ENVISION HDI вместо процессов химического восстановления меди из-за более низкой стоимости и более простого обслуживания оборудования. Сегодня более 600 таких линий прямой металлизации находятся в производстве по всему миру. Эти технологии предлагают клиентам меньшее потребление воды, меньшее количество отходов, меньшую площадь оборудования и активацию без палладия для значительной экономии производства. Передовые технологии Blackhole LE и Eclipse LE, технологии прямой металлизации с низким уровнем травления, позволяют создавать схемы рисунка последнего поколения с малой шириной проводника и расстоянием через mSAP на 3-микронной медной фольге.
Blackhole

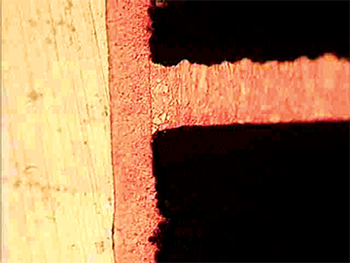

Самый дешевый и доступный процесс металлизации сквозных отверстий Blackhole от MacDermid Alpha – это выбор производителей во всем мире, которые предпочитают недорогую, экологически чистую альтернативу прямой металлизации меди без химического восстановления. BlackHole на основе углерода, подходящий как для простых, так и для сложных печатных плат, представляет собой наноразмерное электростатическое покрытие, которое удовлетворяет все потребности в надежности и универсальности.
Процессу BlackHole доверяют более 250 ведущих мировых производителей. Это автоматизированный горизонтальный процесс, уникальная технология, которая позволяет сократить время цикла, снизить общее потребление воды, исключить использование формальдегида и произвести меньше отходов, чем при нанесении покрытия методом химического меднения.
Потребление химикатов, образование отходов, инженерная поддержка и качество процесса являются одними из многих факторов затрат на изготовление печатных плат. BlackHole напрямую влияет на вашу прибыль, сводя к минимуму затраты, связанные с установкой, эксплуатацией и выходом конечного продукта.
Экономия затрат на использование
| Blackhole | Экономия средств | Химическое меднение |
| 2 — 3 минуты | Время запуска: экономия 97% | 90 минут. |
| 8 минут. | Время цикла: экономия 87% | 60 минут. |
| 7 мл/об. | Химическое Пополнение: экономия 90% | 70 мл/об. |
| 6 л/мин. | Расход воды: экономия 88% | 50 л/мин. |
| 20 мл/об. | Очистка сточных вод: экономия 90% | 200 мл/об. |
Eclipse
Миссия предельная прочность PTH
Eclipse — это процесс прямой металлизации следующего поколения, разработанный специально для производителей и производителей оригинального оборудования, которым требуются неизменно высокие характеристики, надежность и долговечность. Более простой в использовании и значительно более экономичный, чем химическая медь, Eclipse обеспечивает высокотехнологичные возможности и соответствие требованиям RoHS.

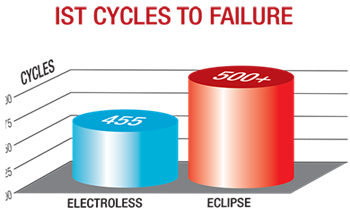

Новый эталон металлизации PTH, Eclipse на основе углерода, способен создавать сквозные отверстия с соотношением сторон 1:10 и выше. Платы, использующие Eclipse, выдерживают более 500 циклов IST, и этот процесс позволяет производителям снизить потребление химикатов и воды на 90%. Экологически чистый Eclipse сокращает количество этапов процесса на 50% и устраняет 100% хелатных металлов. Используя автоматизированный горизонтальный процесс, Eclipse обеспечивает непревзойденное покрытие и возможности подключения даже для самых сложных проектов и поддерживается нашей известной практической глобальной технической службой.
Прямая металлизация с низким уровнем травления для mSAP
Высокоточное удаление углерода как с внутреннего слоя, так и с медных поверхностей обеспечивает высоконадежную активацию без лишнего мусора.
BlackHole LE и Eclipse LE позволяют заполнять отверстия процесса mSAP, приводятт к единому медному процессу.
BlackHole LE и Eclipse LE

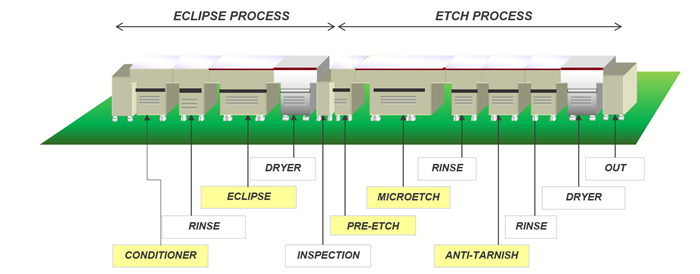

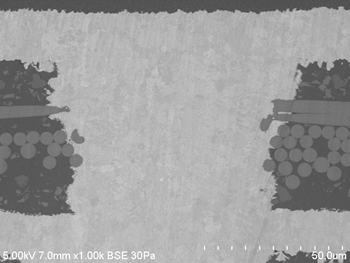

Технология слабого травления, включенная в процессы BlackHole LE и Eclipse LE, представляет собой революционное обновление оборудования и химических возможностей прямой металлизации на основе углерода. В модифицированной полуаддитивной обработке (mSAP) эти процессы могут сохранить тонкий медный слой исходного материала, одновременно улучшая баланс травления меди всего процесса наращивания в целом по сравнению с обработкой на основе меди без химического воздействия. Высоконадежные микропереходные структуры, созданные BlackHole LE и Eclipse LE, можно использовать для создания невероятной плотности схем с более высоким качеством изготовления и производительностью, чем это было возможно ранее. Производители, использующие в настоящее время Blackhole или Eclipse, могут модернизировать свои линии до версии LE с модификацией оборудования и заменой химикатов.
Процессы BlackHole LE и Eclipse LE могут быть объединены с MacuSpec VF-TH 300 с помощью технологии заполнения для создания надежных слоев mSAP при этом сохраняя устойчивость к дефектам V-образной точечной коррозии, которые могут возникнуть во время окончательного травления слоя. Эта комбинированная технология сокращает время производства на несколько часов при одновременном повышении общего качества и выхода продукции.
Особые конфигурации оборудования для HDI, Flex, mSAP и др.
Shadow
Расширенная прямая металлизация на основе графита

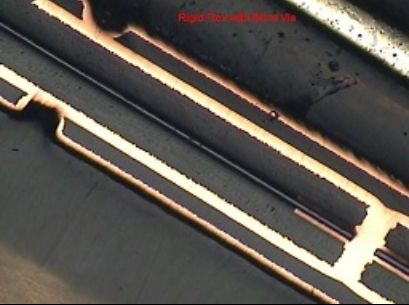

Shadow Advanced Direct Metallization — это экологически безопасный запатентованный процесс прямой металлизации на основе графита. Слабощелочная водная дисперсия проводящих коллоидов и запатентованных добавок делает сквозные отверстия и глухие переходные отверстия чрезвычайно проводящими для гальванизации меди. Исключительная способность покрытия Shadow хорошо известна при использовании на гибких и жестких флексах, PTFE и экзотических материалах, таких как LCP и углеводороды, что делает его идеальным выбором для современных материалов.
Обладая 26-летним технологическим опытом, 280 активными линиями и произведенным более 1 миллиарда плат, производители электроники во всем мире доверяют Shadow в своих основных нуждах в металлизации.
ENVISION HDI
Высокая Производительность, Высокая Производственная Мощность, Экологичность
Удовлетворение массового спроса на печатные платы и обеспечение более экологичного мира больше не являются несовместимыми целями. Система прямой металлизации ENVISION HDI обеспечивает большую емкость платы при существенно улучшенной производительности. Система на основе полимера ENVISION HDI не похожа ни на один другой процесс прямой металлизации, представленный сегодня на рынке.
- Низкая стоимость по сравнению с химической медью
- Соответствует стандартам производительности и надежности или превосходит их.
- Обеспечивает надежную обработку микропереходов и многослойных слоев с высоким соотношением сторон за один проход.
- Короткий трехэтапный процесс для высокой производительности
- Снижает потребление воды, потребление энергии и обработку отходов по сравнению с химической медью

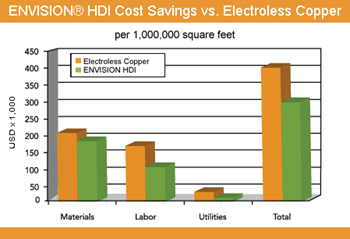

Значительная экономия средств, полученная при замене химической меди на ENVISION HDI, состоит из более низких затрат на материалы, рабочую силу, оборудование и коммунальные услуги.
Благодаря ENVISION HDI производителям больше не нужно выбирать между высокой производительностью и снижением затрат. Им нужно только выбрать ENVISION HDI.
