Маркировка печатной платы

Совокупность знаков и символов на печатной плате, что также является элементом конструкции. Назначение и технология маркировки зависит от различных факторов в каждом отдельном случае. Параметры должны удовлетворять ГОСТ, указываться в конструкторской документации и входить в состав технологического проекта в виде данных на магнитных носителях. Маркировка содержит порядковый или заводской номер платы, позиционные обозначения элементов, нумерацию, знаки плюс для полярных элементов и другую информацию.

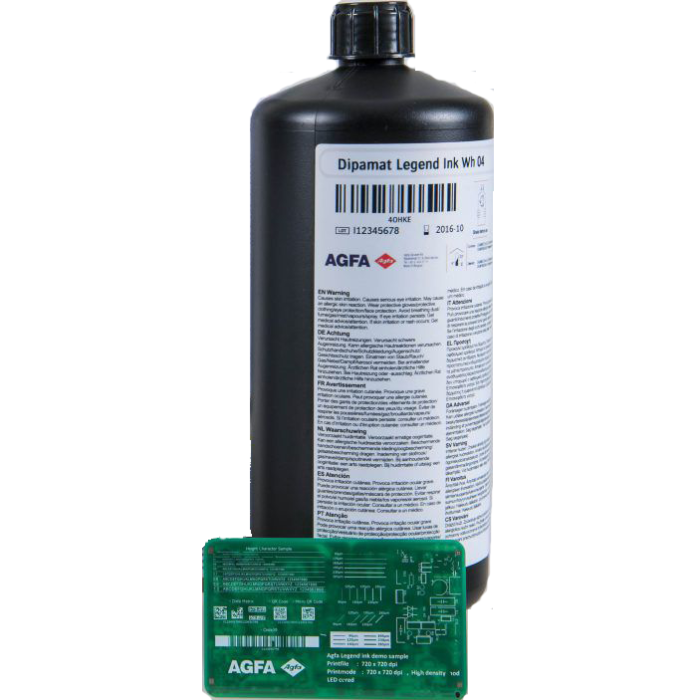

Маркировка может быть сделана по технологии травления, в этом случае она наносится на поверхность платы вместе с проводниками, а соединить их не просто. Таким способом обычно выполняют обозначение платы и номер версии фотошаблона. Если размеры не позволяют разместить обозначение полностью, то его сокращают до трех последних цифр. Современные технологии дают возможность использовать для всех видов маркировок краску и типографскую печать на твердых поверхностях. Главное требование — не допустить попадания маркировки на места пайки. При наличии защитной маски, вся маркировка должна находиться в пределах защитного слоя. Размер шрифта задается конструктором и зависит от технологии маркировки. Если используется травление, то высота должна не менее 2,5 мм, иначе шрифт нельзя будет прочесть. Если надписи выполняются методами офсетной печати, высота шрифта должна быть не менее 1,5 мм. Этими же методами можно нанести любую графическую информацию на плате. Минимальная ширина линий графических элементов составляет 0,1 мм.
