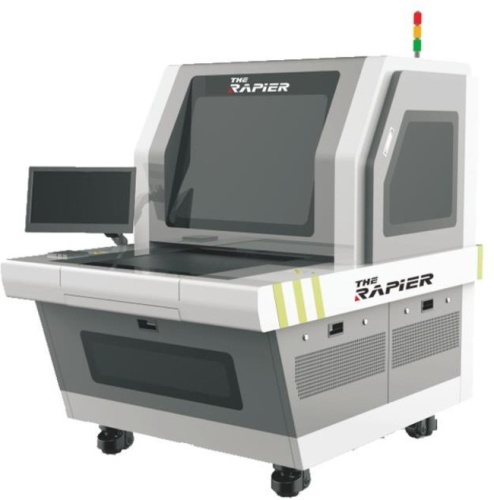

Установка предназначена для автоматической оптической инспекции (проверки) топологии наружних слоев печатных плат и внутренних слоев МПП (а также печатных плат с рядом иммерсионных покрытий), изготовленных как из стандартных стеклотекстолитов (типа FR-4), так и изготовленных из различных серий СВЧ-материалов.
|
Основные технологические параметры установки АОИ Rapier-750B-50UM |
|
|
Минимальное значение ширины проверяемого проводника и расстояния между проверяемыми элементами, мкм |
50/50 |
|
Минимальное разрешение (минимальный размер регистрируемого дефекта), мкм |
5 |
|
Максимальная зона сканирования, мм |
660*725 |
|
Диапазон толщин проверяемых заготовок (без учета толщины фольги), мм |
0,025-7,0 |
|
Тип камеры |
16К цветная камера |
|
Разрешение CCD камеры, мкм |
10 |
|
Источник света |
запатентованная технология многоугольного регулируемого источника света |
|
Мощность источника света, Ватт |
200 |
|
Производительность, заготовок размером 305*457 мм в час с двух сторон, штук |
70-80 |
|
Основные технические характеристики установки АОИ Rapier-750B-50UM |
|
|
Габаритные размеры установки (Д*Ш*В), мм. |
2050*1500*1800 |
|
Электропитание |
380 В 50/60 Гц |
|
Потребляемая пиковая мощность, кВт |
4.0 |
|
Требуемое давление сжатого воздуха, Бар |
6.5-7.5 |
|
Расход сжатого воздуха, литров в час |
500 |
|
Вес, кг |
1500 |
|
Основные требования к помещению для размещения установки АОИ Rapier-750B-50UM |
|
|
Диапазон температуры, ℃ |
18 - 26 |
|
Диапазон влажности, % |
40 - 70 |
