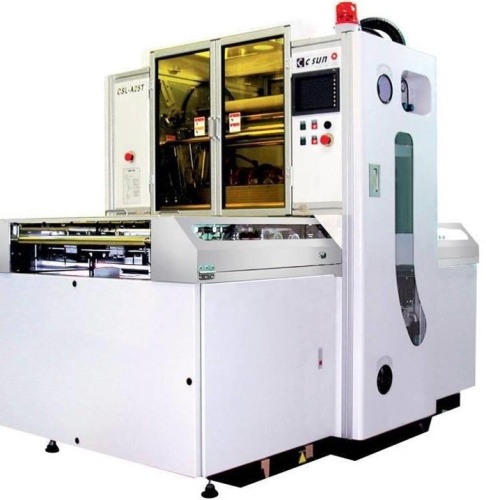

Автоматический ламинатор разработан и серийно выпускается для автоматического нанесения (ламинирования) сухим пленочным фоторезистом заготовок внутренних слоев МПП, заготовок наружных слоев односторонних, двухсторонние и многослойных печатных плат, а также для нанесения на плоские детали из металлов фоторезиста для последующего химического «фрезерования», с функцией обрезки фоторезиста по четырём сторонам после нанесения.
|
Основные технологические параметры автоматического ламинатора CSL-А25D |
|
|
Минимальный ширина обрабатываемых заготовок, мм |
250 |
|
Максимальный ширина обрабатываемых заготовок, мм |
640 |
|
Минимальная длина обрабатываемых заготовок, мм |
240 |
|
Максимальный длина обрабатываемых заготовок, мм |
640 |
|
Диапазоны толщин обрабатываемых заготовок (без учета толщины фольги), мм |
0,05 – 4,0 |
|
Диапазоны толщин используемого фоторезиста, мкм |
15 – 76 |
|
Максимальный диаметр рулона с фоторезистом, мм |
250 |
|
Минимальная ширина рулона с фоторезистом, мм |
250 |
|
Максимальная ширина рулона с фоторезистом, мм |
630 |
|
Скорость движения конвейера, м/мин |
1 – 4 |
|
Диапазон температур ламинирования, 0 С |
50 – 130 |
|
Количество ламинирующих валов, штук |
4 |
|
Диаметр ламинирующих валов, мм |
78,6 |
|
Длина ламинирующих валов, мм |
760 |
|
Точность поддержания температуры по длине валов, 0 С |
+/- 3,5 |
|
Диапазон давлений на заготовку при ламинировании, кг/см 2 |
2 – 5 |
|
Диапазон времени приклейки фоторезиста, сек |
1 – 7 |
|
Диапазон отступов по переднему и заднему краям обрабатываемых заготовок при ламинировании фоторезиста, мм. |
1 – 13 |
|
Точность соблюдения отступов при ламинировании фоторезиста по переднему и заднему краям обрабатываемых заготовок, мм |
+/- 1 |
|
Точность настройки боковой обрезки фоторезиста, мм |
+/- 1 |
|
Основные технические параметры автоматического ламинатора CSL-А25D |
|
|
Габаритные размеры установки (ДхШхВ), мм. |
2168х1530х2098 |
|
Высота конвейера, мм. |
950 +/- 50 |
|
Требуемое давление сжатого воздуха, кг/см 2 |
6,0 |
|
Расход сжатого воздуха, литров/минуту |
40 |
|
Электропитание |
380 В, 3 фазы, 50/60 Гц |
|
Потребляемая пиковая мощность, кВт |
12 |
|
Мощность нагревателей ламинирующих валов, кВт |
1,5 каждого |
|
Вес, кг |
1650 |
|
Основные требования к помещению для размещения ламинатора CSL-А25D |
|
|
Диапазоны температуры, 0 С |
15-25 |
|
Диапазон влажности, % |
35-75 |
|
Класс чистоты по ГОСТ ИСО 14644-1 |
не ниже 7, рекомендуются 8 |
|
Наличие неактичного желтого освещения |
Да |
|
Избыточное давление воздуха |
Да |
