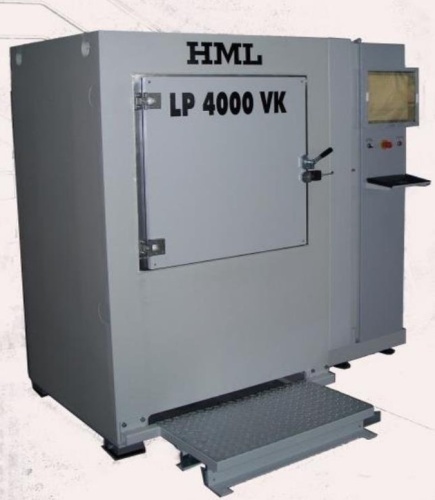

Пресс предназначен для прессования под вакуумом многослойных печатных плат до 6-го класса точности включительно с внутренними и глухими переходами, плат-антенн, плат-нагревателей, из различных марок фольгированных диэлектриков (стеклотекстолитов СтФ ЭМ-5 с препрегом ЭМ-5, СтФ ЭМ-4 с препрегом ЭМ-4 и прочих), СВЧ материалов и их комбинаций), а также гибких и гибко-жестких многослойных печатных плат, из различных марок полиимидов, препрегов и адгезивов с максимальной температурой прессования до 300 оС и максимальным давлением в 125 тонн. Высокая точность набора температуры, обеспеченная применением электрических тэнов, независимый нагрев для каждого этажа пресса и точность контроля температуры в сочетании с высокой плоскостностью и параллельностью плит пресса обеспечивают неизменно высокие и стабильные результаты прессования многослойных печатных плат большой слойности и толщины.
|
Основные технологические параметры пресса LP 6000 VK |
|
|
Количество этажей в прессе, штук |
6 |
|
Количество нагревательных плит пресса, штук |
7 |
|
Толщина нагревательных плит пресса, мм |
60 |
|
Высота проема между плитами пресса в разомкнутом состоянии, мм. |
100 |
|
Скорость смыкания плит пресса, мм/сек |
20 |
|
Метод нагрева плит пресса |
прямой электрический |
|
Метод охлаждения плит пресса |
Система охлаждения водой, проходящей по внутренним каналам в плитах пресса и сжатым воздухом |
|
Максимальное давление, кН или тонн |
1250 или 125 тонн |
|
Диапазон усилия прессования, тонн |
5 - 125 |
|
Максимальное удельное давление прессования МПП для размера ламината 550х700 мм, Н/см 2 |
325 |
|
Количество поршней, штук |
1 |
|
Диаметр поршня, мм |
250 |
|
Размер нагревательных плит пресса (Д х Ш), мм |
750 х 660 |
|
Параллельность отдельной плиты пресса, мм |
+/- 0,02 |
|
Плоскостность отдельной плиты пресса, мм |
+/- 0,02 |
|
Шероховатость поверхности плит пресса Rz, мкм |
6,3 |
|
Максимальный размер используемых пресс-форм (Д х Ш), мм |
760 х 660 |
|
Максимальная зона нагрева плит пресса (Д х Ш), мм |
710 х 620 |
|
Максимальный размер заготовки (Д х Ш), мм |
690 х 600 |
|
Минимальный размер заготовки (Д х Ш), мм |
100 х 100 |
|
Максимальная толщина заготовки, мм |
6,0 |
|
Минимальная толщина заготовки, мм |
0,05 |
|
Максимальная ширина проводника/зазор, мм |
0,5/0,5 |
|
Максимальная ширина проводника/зазор, мм |
0,05/0,05 |
|
Максимальная температура прессования (нагрева плит пресса), о С |
300 |
|
Количество каналов измерения температуры внутри пакета МПП, шт |
6 |
|
Средняя скорость нагрева плит до 120 о С (регулируемый диапазон), о С/мин |
8-10 |
|
Средняя скорость нагрева плит от 120 о С до 200 о С при горячем старте (регулируемый диапазон), о С/мин |
4-6 |
|
Основные технические характеристики пресса LP 6000 VK и вспомогательных единиц оборудования |
|
|
Габаритные размеры пресса с встроенным электрическим шкафом и стойкой управления (ДхШхВ), мм |
1300х2000х2300 |
|
Габаритные размеры стойки с вакуумным насосом и гидравлической системой (ДхШхВ), мм |
800х650х1500 |
|
Электропитание |
3 фазы, 380 В 50 Гц |
|
Потребляемая пиковая мощность пресса, кВт |
115 |
|
Мощность электронагрева пресса, кВт |
110 |
|
Потребляемая пиковая мощность вакуумной системой, кВт |
3 |
|
Производительность вакуумного насоса, м 3 /час |
не менее 100 |
|
Потребляемая пиковая мощность гидравлического агрегата, кВт |
2,5 |
|
Вес пресса с встроенным электрическим шкафом и стойкой управления, кг |
6150 |
|
Вес стойки с вакуумным насосом и гидравлической системы, кг |
200 |
|
Потребление холодной воды (температурой + 15 о С) для охлаждения плит пресс, м 3 /час |
6,8 |
|
Потребление сжатого воздуха для охлаждения плит пресс, м 3 /час |
18 |
|
Максимальный уровень шумовой нагрузки всех единиц оборудования, дБ |
не более 75 |
