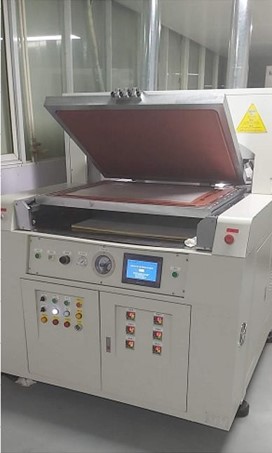

Самым большим и главным отличием данной современной серии вакуумных ламинаторов (аппликаторов) от классических вакуумных ламинаторов (аппликаторов) является наличие комбинации создания большего давления благодаря дополнительной гидравлической системе и традиционной воздушной подушки в купе с системой вакуумирования. Данная комбинация позволяет эффективно удалять пузырьки воздуха вдоль рельефной топологии проводящего рисунка печатных плат, обеспечить плотное и равномерное прилегание пленочных материалов к заготовке печатных плат и избежать повреждения пленочных материалов при прессовании. Более того, данная установка снабжена мощной, равномерной и точной системой нагрева.
Комбинация двух систем создания высокого и равномерного давления в купе с системой нагрева позволяет применять данный вакуумный аппликатор под разносторонние задачи при производстве разных типов печатных плат.
|
Основные технологические параметры
вакуумного ламинатора (аппликатора) SZBYD-120T-01Z (модель 70)
|
|
|
Размер рабочего стола (Д*Ш), мм. |
815*710 |
|
Эффективная зона прессования (Д*Ш), мм. |
до 700*600 |
|
Размер верхней нагревательной плиты (Д*Ш), мм. |
745*685 |
|
Размер нижней нагревательной плиты (Д*Ш), мм. |
745*685 |
|
Диапазон толщин обрабатываемых заготовок печатных плат, мм. |
0,05 – 3,5 |
|
Максимальное удельной давление на заготовку, кг/см2 |
25 |
|
Максимальное рабочее давление, кг/см2 |
160 |
|
Максимальное выдаваемое давление на зону прессования, тонн |
120 |
|
Максимальная температура ламинирования, оС |
180 |
|
Максимальная температура нагрева, оС |
200 |
|
Точность поддержания температуры ламинирования, оС |
± 5 |
|
Максимальное значение создаваемого вакуума, мм рт. ст. |
720-760 |
|
Наличие независимой системы поддержания температуры плит |
наличие |
|
Наличие термодатчиков для контроля температуры плит |
наличие |
|
Максимальный угол подъема верхней нагревательной плиты, 0 |
32 |
|
Основные технические параметры вакуумного ламинатора (аппликатора) SZBYD-120T-01Z (модель 70) |
|
|
Габаритные размеры пресса (Д*Ш*В), мм. |
1185*1793*1800 |
|
Высота рабочей поверхности стола, мм |
1150 ± 50 |
|
Требуемое давление сжатого воздуха, кг/см2 |
5-6 |
|
Диаметр штуцера подвода сжатого воздуха, мм |
12 |
|
Расход сжатого воздуха, литров/минуту |
10 |
|
Чистота сжатого воздуха в соответствии с ГОСТ 17433-80 |
5, допустим 7 |
|
Электропитание |
3 фазы, 380 В, 60 Гц |
|
Потребляемая пиковая мощность, кВт |
23 |
|
Количество нагревательных элементов в верхней и нижней плите, штук |
по 14 |
|
Мощность каждого нагревательного элемента, кВт |
0,6 |
|
Вес, кг |
4100 |
|
Основные требования к помещению для размещения вакуумного ламинатора (аппликатора) SZBYD-120T-01Z (модель 70) |
|
|
Диапазоны температуры, 0С |
20-22 |
|
Диапазон влажности, % |
45-55 |
|
Класс чистоты по ГОСТ ИСО 14644-1 |
не ниже 5, рекомендуются 6 |
|
Наличие неактичного освещения |
да |
|
Избыточное давление воздуха |
да |
|
Рекомендуемых размеры места для размещения станка и сопутствующего оборудования, мм |
2400*3400 |
