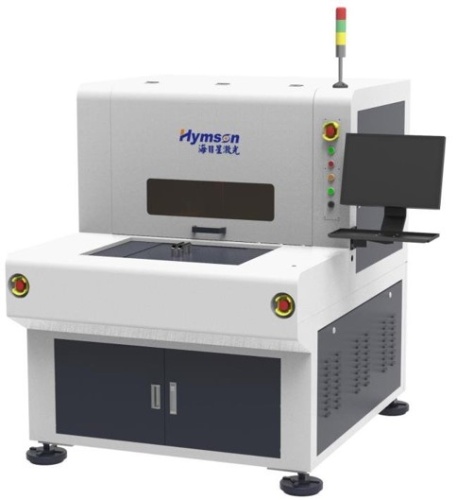

Установка предназначена для финишной обработки по контуру жестких, гибких и гибко- жестких печатных плат, обработки покровных и склеивающих полиимидных пленок, препрегов, полимерных и керамических материалов, а также для обработки части тонких листов некоторых металлов.
Благодаря специальной конструкции расположения лазера в новом поколении установок лазерной обработки и резки серии HP-P производства компании Hymson происходит минимальное по площади температурное воздействие в зоне резки (не более 10 мкм) при сохранении высокой скорости обработки, достигаемой за счет использования лазера с более короткой длиной волны и сохранении точности обработки и долгого срока службы лазера.
|
Основные технологические параметры установки HP-P720 |
|
|
Максимальный размер обрабатываемой заготовки, мм. |
720 x 650 |
|
Минимальный размер обрабатываемой заготовки, мм. |
50 x 50 |
|
Диапазон толщин обрабатываемых заготовок, мм. |
0,05 – 2,0 |
|
Диапазон скорость обработки лазером, мм/сек |
0 – 3000 |
|
Тип лазера |
UV pico |
|
Максимальная мощность пиколазера, Ватт |
30 |
|
Длина волны лазера, нм |
355 |
|
Точность позиционирования |
+/- 3 мкм |
|
Точность повторяемости |
+/- 2 мкм |
|
Точность обработки |
+/- 10 мкм |
|
Способ позиционирования |
по значениям CCD камеры |
|
Разрешение CCD камеры, миллионов pixel |
5 |
|
Точность позиционирования ССD камеры |
+/- 3 мкм |
|
Тип оптической линзы |
с фиксированным фокусом |
|
Источник света |
встроенный кольцевой источник красного света |
|
Основные технические параметры установки HP-P720 |
|
|
Габаритные размеры установки (ШхДхВ), мм. |
1380x1710x1678 (без учета высоты сигнальной башни) |
|
Требуемое давление сжатого воздуха, Бар |
6,0 – 7,0 |
|
Расход сжатого воздуха, л/мин. (не более) |
3 |
|
Электропитание |
3Ф, 380В, 50/60 Гц |
|
Суммарная мощность комплекта оборудования, кВт |
9 |
|
Высота рабочего стола, мм. |
975 ± 25 |
|
Вес установки, кг. |
1600 |
|
Максимальный уровень шума, дБ |
65 |
|
Основные требования к помещению для размещения установки HP-P720 |
|
|
Диапазон температуры, ℃ |
25 – 40 |
|
Диапазон влажности, % |
40 – 75 |
