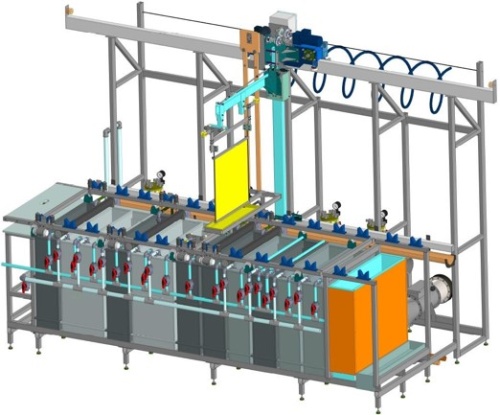

Вертикальная автоматическая линия иммерсионного серебрения предназначена для выполнения технологической операции по осаждению финишного покрытия иммерсионное серебро на медную поверхность топологии проводящего рисунка заготовок печатных плат. Данная серия автоматических линий разработана и спроектирована для прототипных и среднесерийных производств печатных плат.
Основные технические характеристики линии НТР ImmSilver-650:
Габаритные размеры*: 4950×1950×2850мм;
Конструкция линии: вертикальная, погружная на металлической раме;
Система управления: автоматическая с жестким алгоритмом;
Режим работы: автоматический/ручной;
Размер обрабатываемой заготовки: регулируемый, маx размер заготовок - 650х650 мм;
Диапазон толщин заготовок: 1,0 – 5,0 мм;
Количество подвесок в комплекте: 4;
Количество заготовок на подвеске: от 1 до 10;
Время цикла: ~20 мин
Объем процессорных ванн: ~120 л;
Материал ванн: полипропилен;
Материал подвесок: полипропилен, углепластик;
Система осцилляции: Металлическая рама с приводом от мотор-редуктора;
Материал трубопроводов: ПВХ;
Расположение ванн: справа на лево
Пульт управления: отдельно стоящий;
Размеры пульта управления: 1200х600х2000
Электропитание: 220/380В+PE+N, 50Гц;
Потребляемая мощность: ~24 кВт. Расположение сливных патрубков: в задней части линии
Расположение подводящих патрубков: в передней части линии Диаметр слива химических ванн: 50 мм
Диаметр слива промывных ванн: 50 мм Диаметр патрубка вытяжной вентиляции: 200 мм
Расход вентиляции: 2000 м. куб/час Подключение промывной воды
(для обслуживания линии): ¾”
Подключение ДИ воды: ¾”
Производительность воздушного насоса:
для промывных и химических ванн: 580 литров в минуту
Производительность воздушного
нагнетателя сушки: 760 куб метров в час
Температура в сушке: до 70 0С
Вес установки: ~1900 кг
