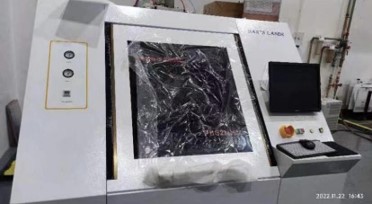

Станок предназначен для выполнения технологических операций по механической обработке (сквозного сверления и фрезерования, а также сверления на заданную глубину) печатных плат, с возможностью автоматической компенсации «усадки» материала, по полученным значениям с высококачественной CCD камеры.

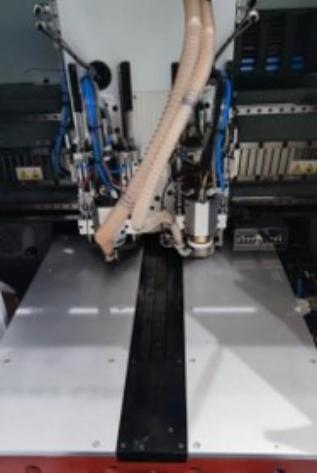

Ог имеет одну станцию (стол на один пакет технологических заготовок) и оснащен одним сверлильным и одним фрезерным шпинделем, а также имеется CCD камера, которая может быть «привязана» к каждому из шпинделей.
При сборке станка используются только качественные комплектующие, система управления станка немецкая – Sieb&Meyer.
|
Основные технологические параметры станка HANS-F2MHC |
|
|
Минимальный размер заготовки, мм |
230х200 |
|
Максимальный размер заготовки, мм |
685х812 |
|
Максимальная скорость перемещения по осям X и Y, м/мин |
80 |
|
Максимальная скорость перемещения по оси Z, м/мин |
35 |
|
Разрешение измерительной системы осей X, Y, Z, мкм |
0,5 |
|
Точность позиционирования, мкм |
± 4 |
|
Точность повторения, мкм |
± 2.5 |
|
Точность сверления, мкм |
± 15 |
|
Точность сверления на заданную глубину, мкм |
± 15 |
|
Точность фрезерования по контуру, мкм |
± 50 |
|
Рабочий диапазон скоростей вращения сверлильного шпинделя, тыс. об/мин |
20 - 200 |
|
Рабочий диапазон скоростей вращения фрезерного шпинделя, тыс. об/мин |
20 - 60 |
|
Возможные диаметры используемого инструмента, мм |
0.1-6.5 |
|
Диаметр хвостовика инструмента, мм |
3,175 |
|
Количество посадочных мест в магазине, штук |
110 |
|
Точность CCD камеры, мкм |
± 5 |
|
Поле зрения CCD камеры, мм |
6.2х4.6 |
|
Диаметр штифтов для фиксации пакета с заготовками, мм |
на выбор 3.0, 4.0 или 5.0 |
|
Основные технические характеристики станка HANS-F2MHC |
|
|
Габаритные размеры установки (ДхШхВ), мм. |
1730х1895х1640 |
|
Требуемое давление сжатого воздуха, бар |
6.5~7.5 |
|
Расход сжатого воздуха, литров/минуту |
~ 200 |
|
Расход воды для охлаждения, литров/минуту |
~ 25 |
|
Расход по вытяжной системе, м3/минуту |
~ 1.5 |
|
Уровень шума, дБц |
≤ 75 |
|
Электропитание |
380 В, 3 фазы |
|
Потребляемая пиковая мощность, кВт |
4.5 |
|
Вес станка, кг |
4000 |
|
Основные требования к помещению для размещения станка HANS-F2MHC |
|
|
Диапазоны температуры, 0С |
20-24 |
|
Диапазон влажности, % |
45-65 |
|
Требования по статической нагрузке на напольное покрытие, КН/м2 (не менее) |
20 |
