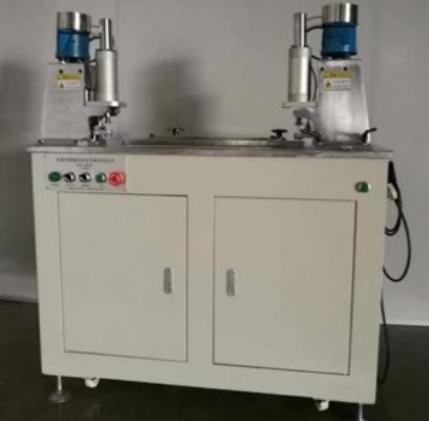

Установка предназначена для сверления и штифтования заготовки или пакета заготовок печатных плат (как ОПП, так и ДПП и МПП) вместе с подложкой и надложкой для последующей установки на сверлильный и/или фрезерный станок. Штифты подаются и устанавливаются автоматически после сверления базовых отверстий. В момент сверления и штифтований пакет с заготовками печатных плат фиксируется пневматическим зажимом, с целью исключения сдвига пакета с заготовками. Дополнительно, к установке сверления и штифтования базовых отверстий предлагается к поставке настольный расштифтовщик LY-16.
Функционал установки сверления и штифтования базовых отверстий LY-810 позволяет использовать установку как в полном цикле (и сверление и штифтование), так и отдельно производить сверление и отдельно штифтование, при этом с возможностью регулировки высоты установки штифтов. Управления установкой производиться с помощью программируемого логического контроллера Mitsubishi.
С целью удаления продуктов сверления базовых отверстий установка LY-810 в своей конструкции имеет точку подключения промышленного пылесоса и общезаводской системы пылеудаления.
|
Основные технологические параметры установки сверления и штифтования базовых отверстий пакета заготовок LY-810 |
|
|
Минимальный размер заготовки, мм |
200 х 150 |
|
Максимальный размер заготовки, мм |
810 х 630 |
|
Диапазоны толщин пакета заготовок, мм |
0.1 - 10.00 |
|
Диаметр хвостовика инструмента, мм |
3,175 |
|
Диаметр устанавливаемых штифтов, мм |
3.0 или 3.175 или 4.0 или 5.0 выбирается при заказе |
|
Точность сверления отверстий для штифтов, мм |
+/- 0,1 |
|
Максимальная скорость оборота шпинделей, об/мин |
24 000 |
|
Способ подачи штифтов |
автоматический |
|
Время одного цикла сверления и штифтования, сек |
примерно 12 |
|
Основные технические характеристики установки сверления и штифтования базовых отверстий пакета заготовок LY-810 |
|
|
Габаритные размеры установки (Д х Ш х В), мм. |
1325 х 485 х 1270 |
|
Требуемое давление сжатого воздуха, бар |
не менее 5 |
|
Расход сжатого воздуха, л/мин |
180 |
|
Электропитание |
220 В 50/60 Гц |
|
Потребляемая пиковая мощность, кВт |
1.6 |
|
Вес, кг |
150 |

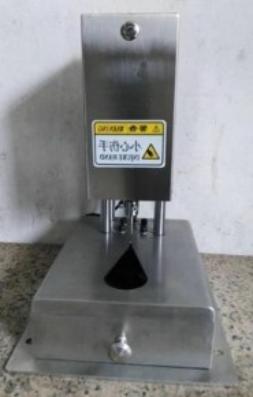

Настольный расштифтовщик LY-16 имеет настольное исполнение и предназначен для автоматического удаления штифтов с пакета с заготовками печатных плат (как ОПП, так и ДПП и МПП) после проведения технологических операций по механической обработке.
|
Основные технологические параметры настольного расштифтовщика LY-16 |
|
|
Минимальный размер заготовки, мм |
120 х 120 |
|
Максимальный размер заготовки, мм |
700 х 600 |
|
Диапазоны толщин пакета заготовок, мм |
0.1-10.00 |
|
Диаметры удаляемых штифтов, мм |
3.0 или 3.175 или 4.0 или 5.0 выбирается при заказе |
|
Способ удаления штифтов |
автоматический |
|
Время одного удаления штифтов, сек |
примерно 2 |
|
Основные технические характеристики настольного расштифтовщика LY-16 |
|
|
Габаритные размеры установки (Д х Ш х В), мм. |
300 х 220 х 350 |
|
Требуемое давление сжатого воздуха, бар |
не менее 5 |
|
Расход сжатого воздуха на один цикл, л |
1,5 |
|
Электропитание |
220 В 50/60 Гц |
|
Потребляемая пиковая мощность, кВт |
0,1 |
|
Вес, кг |
10 |
