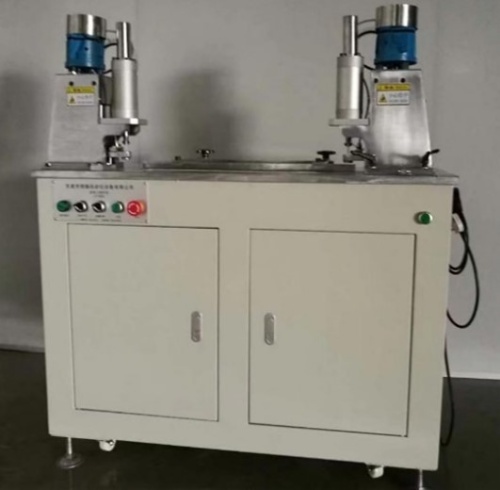

Установка сверления и штифтования базовых отверстий пакета заготовок печатных плат LY-810 фирмы-изготовителя Dongguan Lingyao Automation Equipment Co., Ltd. (Китай) предназначена для одновременного сверления и штифтования пакета с заготовками печатных плат (как ОПП, так и ДПП и МПП) вместе с подложкой и надложкой для последующей установки на сверлильный и/или фрезерный станки. Штифты подаются и устанавливаются автоматически после сверления базовых отверстий. В момент сверления и штифтований пакет с заготовками печатных плат фиксируется пневматическим зажимом, с целью исключения сдвига пакета с заготовками при проведении операции.
Дополнительно, к установке сверления и штифтования базовых отверстий предлагается к поставке настольный расштифтовщик LY-16.
Функционал установки сверления и штифтования базовых отверстий позволяет использовать установку как в полном автоматическом цикле, так и отдельно производить операции по сверлению базовых отверстий и отдельно операции по штифтованию, при этом с возможностью регулировки высоты установки штифтов. Управления установкой производиться с помощью программируемого логического контроллера Mitsubishi.
|
Основные технологические параметры установки сверления и штифтования базовых отверстий пакета заготовок LY-810 |
|
|
Минимальный размер заготовки, мм |
200*200 |
|
Максимальный размер заготовки, мм |
810*630 |
|
Диапазоны толщин пакета заготовок, мм |
0.1-10.00 |
|
Диаметр хвостовика инструмента, мм |
3,175 |
|
Диаметр устанавливаемых пинов, мм |
3.0 или 4.0 или 5.0 выбирается при заказе |
|
Точность сверления, мм |
+/- 0,1 |
|
Максимальная скорость оборота шпинделей, об/мин |
24 000 |
|
Способ подачи пинов |
автоматический |
|
Время одного цикла сверления и штифтования, сек |
примерно 12 |

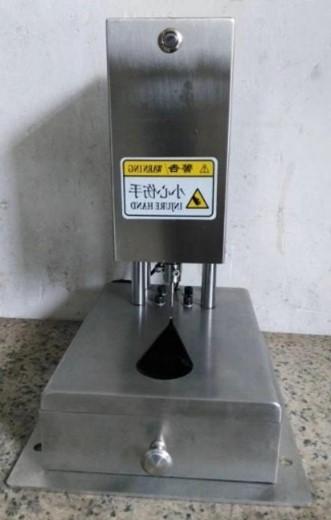

Настольный расштифтовщик LY-16 предназначен для автоматического удаления штифтов с пакета с заготовками печатных плат (как ОПП, так и ДПП и МПП) после проведения технологических операций по механической обработке.
|
Основные технологические параметры настольного расштифтовщика LY-16 |
|
|
Минимальный размер заготовки, мм |
120*120 |
|
Максимальный размер заготовки, мм |
810*630 |
|
Диапазоны толщин пакета заготовок, мм |
0.1-10.00 |
|
Диаметры удаляемых пинов, мм |
3.0 или 4.0 или 5.0 выбирается при заказе |
|
Способ удаления пинов |
автоматический |
|
Время одного удаления пинов, сек |
примерно 2 |
