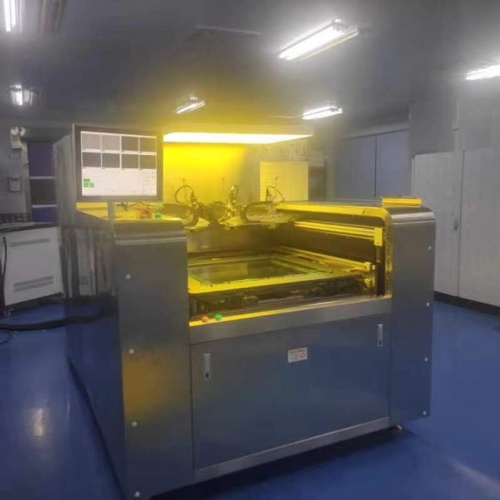

Установка двустороннего светодиодного экспонирования защитной паяльной маски и сухого пленочного фоторезиста KST-SA6457-XFH фирмы-изготовителя Guangdong KST Optical Co., Ltd. предназначена для двустороннего экспонирования сухих пленочных фоторезистов, сухих и жидких защитных паяльных масок при помощи светодиодного источника света с автоматической системой совмещения рисунка печатных плат с фотошаблонами.
|
Основные технологические параметры установки KST-SA6457-XFH |
|
|
Минимальный размер заготовки (площадь экспонирования), мм |
250 х 250 |
|
Максимальный размер заготовки (площадь экспонирования), мм |
546 х 622 |
|
Максимальные размеры используемого фотошаблона, мм |
610 х 660 |
|
Диапазоны толщин заготовок печатных плат, мм |
0,05 – 3,5 |
|
Минимальный зазор/проводник при экспонировании фоторезиста, мкм |
50/50 |
|
Минимальный освобождение(ламель)/перемычка при экспонировании жидкой защитной паяльной маски, мкм |
75/50 |
|
Возможные цвета при экспонировании защитной паяльной маски |
зеленая, белая, черная, красная, синяя, желтая |
|
Точность совмещения и экспонирования в пределах одной стороны на максимальном размере заготовки печатных плат, мкм |
+/- 12,5 |
|
Значение неровности элемента проводящего рисунка, мкм |
+/- 2,5 |
|
Однородность (равномерность) излучения УФ-света в пределах одной стороны на максимальном размере заготовки, % |
≥ 85 |
|
Отклонение луча, 0 |
не более 2 |
|
Диапазон регулировки интенсивности (мощности) УФ-излучения (засветки), % |
0 – 100 |
|
Диапазон длин волн (спектр излучения), нМ |
360 – 420 |
|
Количество столов (рам) экспонирования, штук |
2 |
|
Материал столов (рам) экспонирования |
специализированное оптическое стекло |
|
Способ (метод) фиксации фотошаблона в кассете во время выравнивания и экспонирования |
вакуум |
|
Размер используемого фотошаблона, мм |
508 х 660 |
|
Количество CCD камер для совмещения фотошаблона с заготовкой печатных плат, штук |
8 |
|
Источник излучения УФ-света |
светодиодная матрица |
|
Максимальная мощность засветки каждой стороны, кВт |
6 |
|
Мощность излучения УФ-светодиодной матрицы при двустороннем экспонировании |
эквивалент УФ ламп мощностью 12 кВт |
|
Срок службы источника излучения УФ-света, часов |
более 30 000 |
|
Тип совмещения фотошаблона с заготовками печатных плат |
автоматический с помощью CCD камер по меткам |
|
Загрузка / разгрузка заготовок печатных плат и фотошаблонов |
ручная |
|
Максимальный вес экспонируемой заготовки, кг |
2 |
|
Производительность, заготовок в минуту |
до 4 |
|
Панель управления |
сенсорный экран с диагональю 17 дюймов |
|
Интерфейс на русском языке |
имеется |
