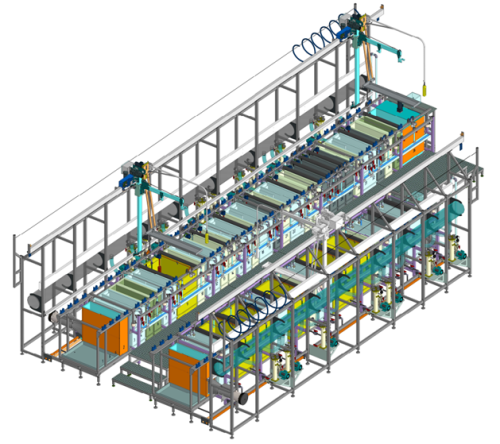

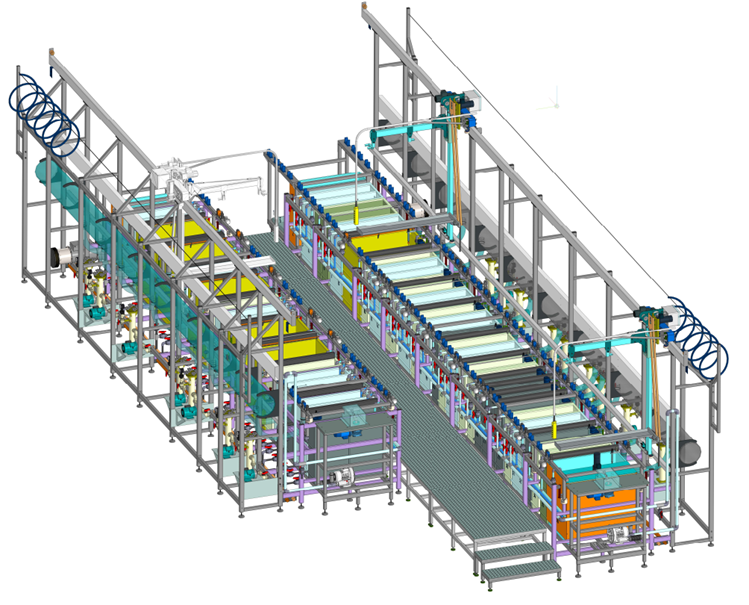

Вертикальная автоматизированная двухрядная химико-гальваническая линия НТР ХГЛ-610х457 Российского производителя АО «Новатор» предназначена для выполнения технологических операции по предварительной подготовке поверхности перед металлизацией и металлизации сквозных и глухих отверстий, а также гальванического наращивания меди и металлорезиста на топологию проводящего рисунка печатных плат с минимальным соотношением диаметра отверстия к толщине печатных плат не менее 1:14. Данная серия автоматизированных линий разработана и спроектирована для среднесерийных производств печатных плат.
Вертикальная автоматизированная двухрядная химико-гальваническая линия НТР ХГЛ-610х457 предназначена для работы с заготовками печатных плат с минимальным соотношением диаметра отверстия к толщине печатных плат не менее 1:14 и имеет двухрядную конструкцию:
- первый ряд предназначен для выполнения технологических операции по предварительной подготовке поверхности заготовок печатных и плат перед металлизацией, а также химической металлизации сквозных и глухих отверстий. Дополнительной в данном ряде имеются ванны для выполнения операций по деметаллизации гальванических подвесок.
- второй ряд предназначен для выполнения технологических операции по гальваническому наращиванию меди и металлорезиста на топологию проводящего рисунка печатных плат.
Оба ряда объединены между собой общим трапом.
Трубы подачи воды и сжатого воздуха для системы барботажа расположены под трапом, канализационные трубы и трубы подачи сжатого воздуха для системы КИП расположены позади линии. Краны и переключатели расположены в зоне свободного доступа операторов и обслуживающего персонала.
Несущая конструкция, рама покачивания и направляющие автооператоров изготовлены из нержавеющей стали. Линия обеспечивает равномерное распределение металлизации по поверхности ±10% от средней толщины осаждаемого металла в любой точке обрабатываемой заготовки, расположенной в любой рабочей зоне гальванического окна.
Система программирования и управления рабочим циклом обеспечивает отображение рабочих параметров процесса в реальном времени, возможность написания и применения любых технологических процессов с любыми временами обработки.
Конструкция линии разработана с учетом размещения на ограниченной площади Заказчика, имеющей колонны и коммуникации.
Конструкция линии обеспечивает гибкие возможности быстро изменять операционное окно при гальванической металлизации.
Линия обеспечена тонкой настройкой скорости подачи воздуха на позиции с барботажем с постоянным равномерным распределением подаваемого потока по ширине любой ванны.
Линия обеспечена каплеуловителями, предотвращающими занос посторонних химикатов в технологические ванны.
Циркуляционные насосы с магнитной муфтой защищены от кавитации и кристаллизации жидкостей внутри корпуса насоса.
Рабочие ванны снабжены датчиками уровня и датчика температуры.
Гальванические ванны нагреваются и охлаждаться до рабочей температуры с постоянным контролем PLC.
Рабочие ванны снабжены механическими вибраторами. В таблице ниже указаны наличие вибрации у каждой конкретной ванны.
Вертикальная автоматизированная двухрядная химико-гальваническая линия НТР ХГЛ-610х457 предназначена для работы с заготовками печатных плат с минимальным соотношением диаметра отверстия к толщине печатных плат не менее 1:14 и имеет двухрядную конструкцию:
- первый ряд предназначен для выполнения технологических операции по предварительной подготовке поверхности заготовок печатных и плат перед металлизацией, а также химической металлизации сквозных и глухих отверстий. Дополнительной в данном ряде имеются ванны для выполнения операций по деметаллизации гальванических подвесок.
- второй ряд предназначен для выполнения технологических операции по гальваническому наращиванию меди и металлорезиста на топологию проводящего рисунка печатных плат.
Оба ряда объединены между собой общим трапом.
Трубы подачи воды и сжатого воздуха для системы барботажа расположены под трапом, канализационные трубы и трубы подачи сжатого воздуха для системы КИП расположены позади линии. Краны и переключатели расположены в зоне свободного доступа операторов и обслуживающего персонала.
Несущая конструкция, рама покачивания и направляющие автооператоров изготовлены из нержавеющей стали. Линия обеспечивает равномерное распределение металлизации по поверхности ±10% от средней толщины осаждаемого металла в любой точке обрабатываемой заготовки, расположенной в любой рабочей зоне гальванического окна.
Система программирования и управления рабочим циклом обеспечивает отображение рабочих параметров процесса в реальном времени, возможность написания и применения любых технологических процессов с любыми временами обработки.
Конструкция линии разработана с учетом размещения на ограниченной площади Заказчика, имеющей колонны и коммуникации.
Конструкция линии обеспечивает гибкие возможности быстро изменять операционное окно при гальванической металлизации.
Линия обеспечена тонкой настройкой скорости подачи воздуха на позиции с барботажем с постоянным равномерным распределением подаваемого потока по ширине любой ванны.
Линия обеспечена каплеуловителями, предотвращающими занос посторонних химикатов в технологические ванны.
Циркуляционные насосы с магнитной муфтой защищены от кавитации и кристаллизации жидкостей внутри корпуса насоса.
Рабочие ванны снабжены датчиками уровня и датчика температуры.
Гальванические ванны нагреваются и охлаждаться до рабочей температуры с постоянным контролем PLC.
Рабочие ванны снабжены механическими вибраторами. В таблице ниже указаны наличие вибрации у каждой конкретной ванны.
