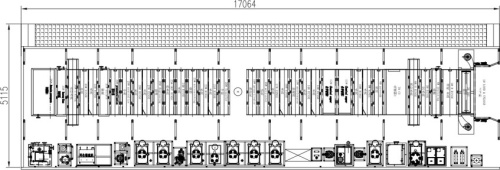

Объединенная автоматическая линии предназначена для выполнения технологических операции для предварительной металлизации заготовок печатных плат, включающая процессы:
-
подготовки отверстий перед металлизацией (процесс перманганатной очистки),
-
предварительной металлизации (процесс химического меднения с последующей гальванической затяжкой).
Обрабатываемые материалы: заготовки двусторонних и многослойных печатных плат из фольгированных стеклотекстолитоы, СВЧ-материалов, полиимида фольгированного и покрывной полиимидной пленки.
Данная серия автоматизированных химико-гальванических линий разработана и спроектирована для среднесерийных производств печатных плат по выпуску печатных плат до 6-го класса точности по ГОСТ Р 53429-2009 включительно.
|
Наименование характеристики |
Значение |
|
|
Минимальный размер обрабатываемых заготовок, мм |
150 x 150 |
|
|
Стандартный размер обрабатываемых заготовок, мм |
305 х 457 |
|
|
Максимальный размер обрабатываемых заготовок, мм |
457 х 610 |
|
|
Количество одновременно обрабатываемых заготовок на одной штанге |
Минимального размера |
8 шт. |
|
Стандартного размера |
4 шт. |
|
|
Максимального размера |
2 шт. |
|
|
Производительность линии |
~ 2,35 м2/час |
|
|
Обрабатываемые материалы |
СТФ, СФ, FR-4, FR-4 HiTg, СВЧ- материалы, тефлон, керамика, полиимиды и покровные пленки и тд. |
|
|
Такт выхода штанг с заготовками печатных плат (при прохождении полного технологического цикла перманганатной очистки, химического меднения и гальванической затяжки), мин. |
~ 14 |
|
|
Минимальная толщина заготовки (при условии использования специализированной технологической оснастки), мм |
0,1 |
|
|
Максимальная толщина заготовки, мм |
5,0 |
|
|
Минимальный диаметр обрабатываемого сквозного и глухого отверстия, мм |
0,2 |
|
|
Максимальное соотношение толщины обрабатываемой заготовки печатных плат к минимальному диаметру металлизированного отверстия (AspectRatio) |
15:1 |
|
